نظرة عامة على المنتج

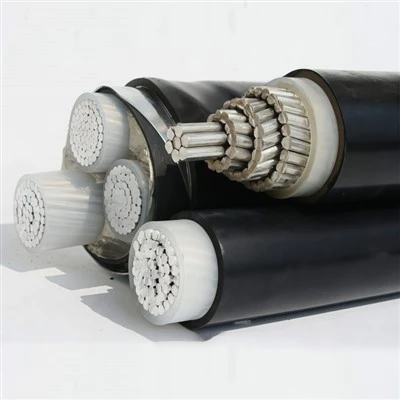

يعد كابل YJLV Power Station MC عبارة عن حل نقل طاقة أساسي فردي عالي الأداء -مصمم خصيصًا لمحطات الطاقة والطاقة الكهروضوئية وبيئات الإنشاءات الصناعية. باعتباره كابلًا متخصصًا من الألومنيوم، فإنه يستخدم موصلات ألومنيوم مجدولة عالية الجودة- توفر مرونة فائقة وقدرة حمل تيار-، مما يجعله مثاليًا للتوجيه العلوي ومشروعات توزيع الطاقة على نطاق واسع-. يتميز كابل الطاقة المجمع هذا بهيكل مجمع فريد، مقترن بعزل XLPE وسترة PVC، لتوفير عزل كهربائي استثنائي وحماية ميكانيكية. تم تصميمه لتحمل الظروف الخارجية القاسية والاستخدام الصناعي الثقيل، وهو يتكيف بسلاسة مع مستويات الجهد المنخفض والمتوسط والعالي، مما يوفر حل طاقة موثوقًا وفعالاً من حيث التكلفة-لمشتري الطاقة والصناعة على مستوى العالم.
المواصفات الفنية
|
البند المعلمة |
تفاصيل المواصفات |
البند المعلمة |
تفاصيل المواصفات |
|
رقم الموديل |
YJLV |
مادة الموصل |
الألومنيوم (حبلا الألومنيوم) |
|
الجهد المقنن |
8.7 كيلو فولت، 10 كيلو فولت، 15 كيلو فولت، 20 كيلو فولت، 26 كيلو فولت، 35 كيلو فولت |
مادة السترة |
بولي كلوريد الفينيل |
|
المواد العازلة |
XLPE |
درجة حرارة العمل |
90 درجة |
|
نوع الدرع |
الشريط الصلب المدرعة |
موك |
100 متر |
|
لون |
أسود (تصحيح إملائي) |
عدد النوى |
قابل للتخصيص (افتراضي أحادي النواة) |
|
المقطع العرضي |
قابلة للتخصيص |
الشهادات |
سي سي سي، إسو |
|
نوع الجهد |
الجهد المنخفض/المتوسط/العالي متاح |
مكان المنشأ |
خبي، الصين (المصنع مباشرة) |
|
خدمة مخصصة |
تصنيع المعدات الأصلية وأوديإم المدعومة |
سيناريوهات الاستخدام |
الحزمة العامة، البناء الصناعي |
|
التطبيقات الرئيسية |
محطة توليد الكهرباء، الطاقة الكهروضوئية، توزيع الطاقة |
- |
- |
سمات
درجة حرارة التشغيل هي الحد الأقصى لدرجة حرارة التشغيل المقدرة للموصل، وهي 90 درجة؛ يجب ألا تتجاوز درجة الحرارة القصوى خلال ماس كهربائى 250 درجة، ويجب ألا تتجاوز المدة 5 ثوان؛ درجة حرارة التثبيت والتمديد هي الحد الأدنى لدرجة الحرارة لتركيب الكابلات ومدها، وهي لا تقل عن 0 درجة؛ بالنسبة لكابلات الهواء - الموضوعة، تكون درجة الحرارة المحيطة 40 درجة؛ بالنسبة للكابلات الموضوعة بالتربة -، تكون درجة الحرارة المحيطة 25 درجة.
|
مواصفات ومعلمات الكابلات-المفردة الأساسية المصنوعة من الألومنيوم والمعزولة بـ XLPE والمغلفة بـ PVC |
|||||
|
منطقة المقطع العرضي-الاسمية |
سمك العزل |
سمك غمد |
تقريبا عموما |
تقريبا. وزن |
أقصى مقاومة للتيار المستمر للموصل عند 20 درجة |
|
مم2 |
مم |
مم |
مم |
كجم/كم |
أوم / كم |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
المزايا الأساسية وسيناريوهات التطبيق
يعد هيكل حبلا الألومنيوم حجر الزاوية في أداء هذا الكابل، حيث يوفر مرونة ممتازة تعمل على تبسيط التثبيت في الطرق العامة المعقدة مع الحفاظ على التوصيل الاستثنائي. يقلل الألومنيوم المجدول أيضًا من خطر كسر الموصل أثناء الثني أو التمدد الحراري، مما يضمن متانة طويلة الأمد-في محطات الطاقة والإعدادات الصناعية. باعتباره حزمة كبل طاقة متميزة، يعمل تصميم الحزمة المتكامل الخاص به على تحسين استخدام المساحة للخطوط الهوائية، وتبسيط إدارة الخطوط، وتحسين كفاءة النظام بشكل عام-وهو أمر بالغ الأهمية للمزارع الكهروضوئية-الكبيرة الحجم وشبكات توزيع الطاقة.
يوفر الكابل، المزود بعزل XLPE، قوة عازلة فائقة ومقاومة للحرارة، مما يمنع انهيار العزل حتى في ظل التشغيل المتواصل بحمل عالي-. توفر سترة PVC حماية قوية ضد الأشعة فوق البنفسجية والرطوبة والتآكل الميكانيكي، بينما يعزز درع الشريط الفولاذي مقاومة التأثير الخارجي والضغط، مما يجعله مناسبًا للبيئات الخارجية والصناعية القاسية. مع شهادات CCC وISO، يتوافق هذا الكابل مع معايير الجودة العالمية، مما يمنح المشترين العالميين الثقة في سلامته وموثوقيته.
قابل للتخصيص بالكامل من حيث -المقطع العرضي وعدد النواة (مع وجود قلب واحد كإعداد افتراضي)، ويمكن تخصيص كابل الألومنيوم لتلبية احتياجات نقل الطاقة المحددة لمحطات الطاقة والمشروعات الكهروضوئية ومواقع الإنشاءات الصناعية. وبدعم من التوريد المباشر من المصنع-من مدينة هيبي بالصين، فإنه يقدم أسعارًا تنافسية وفترات زمنية سريعة. مدعومًا بخدمات OEM وODM وموك يصل إلى 100-متر، فهو يوفر خيارات شراء مرنة لكل من تجارب الدفعات الصغيرة- وعمليات نشر المشروعات واسعة النطاق.
