نظرة عامة على المنتج

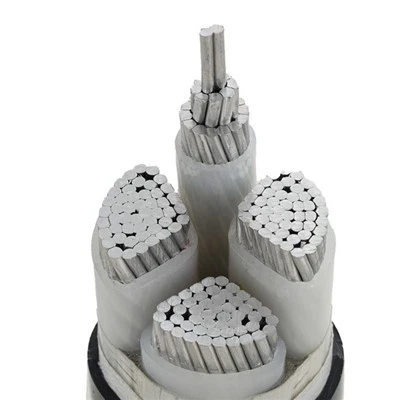

يعد كابل سلسلة YJLV حلاً عالي الأداء-وفعالاً من حيث التكلفة-مصممًا لنقل الطاقة لمسافات طويلة-والبنية التحتية الصناعية-الواسعة النطاق. من خلال الجمع بين موصلات الألومنيوم -عالية النقاء مع عزل البولي إيثيلين (XLPE) المرتبط -بالمادة الكيميائية المتقاطعة والغلاف الخارجي القوي من مادة PVC، يوفر هذا الكابل توازنًا مثاليًا بين القوة الميكانيكية والثبات الحراري والكفاءة الاقتصادية. تم تصميمه بشكل أساسي ككابل رباعي-، وهو الاختيار القياسي لأنظمة التوزيع ثلاثية-المراحل رباعية الأسلاك، مما يضمن توصيل الطاقة بشكل آمن مع تقليل تكاليف المواد وتعقيدات التثبيت بشكل كبير.
المواصفات الفنية
|
البند المعلمة |
مواصفة |
البند المعلمة |
مواصفة |
|
رقم الموديل |
YJLV |
الجهد المقنن |
0.6/1 كيلو فولت (القاعدة) / 8.7 كيلو فولت، 10 كيلو فولت، 15 كيلو فولت، 20 كيلو فولت، 26 كيلو فولت، 35 كيلو فولت (اختياري) |
|
مادة الموصل |
الألومنيوم |
العزل / سترة |
XLPE / PVC |
|
درجة حرارة العمل |
90 درجة |
لون |
أسود (تصحيح إملائي) |
|
المقطع العرضي |
قابل للتخصيص (1.5 مم²~630 مم²) |
عدد النوى |
4-النواة (قياسي) / 1/2/3/3+1/5/3+2/4+1 (مخصص) |
|
نوع الدرع |
SWA/STA/AWA/ATA (قابل للتخصيص) |
درجة الجهد |
الجهد المنخفض / المتوسط / الجهد العالي |
|
موك |
100 متر |
الشهادات |
سي سي سي، إسو، سي |
|
خدمة مخصصة |
تصنيع المعدات الأصلية وأوديإم المدعومة |
مكان المنشأ |
خبي، الصين |
|
التطبيقات الرئيسية |
توزيع الطاقة، الطاقة الكهروضوئية، محطة توليد الكهرباء |
نوع الكابل |
الألومنيوم الأساسية المدرعة كابل |
سمات
درجة حرارة التشغيل هي الحد الأقصى لدرجة حرارة التشغيل المقدرة للموصل، وهي 90 درجة؛ يجب ألا تتجاوز درجة الحرارة القصوى خلال ماس كهربائى 250 درجة، ويجب ألا تتجاوز المدة 5 ثوان؛ درجة حرارة التثبيت والتمديد هي الحد الأدنى لدرجة الحرارة لتركيب الكابلات ومدها، وهي لا تقل عن 0 درجة؛ بالنسبة لكابلات الهواء - الموضوعة، تكون درجة الحرارة المحيطة 40 درجة؛ بالنسبة للكابلات الموضوعة بالتربة -، تكون درجة الحرارة المحيطة 25 درجة.
|
مواصفات ومعلمات الكابلات-المفردة الأساسية المصنوعة من الألومنيوم والمعزولة بـ XLPE والمغلفة بـ PVC |
|||||
|
منطقة المقطع العرضي-الاسمية |
سمك العزل |
سمك غمد |
تقريبا عموما |
تقريبا. وزن |
أقصى مقاومة للتيار المستمر للموصل عند 20 درجة |
|
مم2 |
مم |
مم |
مم |
كجم/كم |
أوم / كم |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
المزايا الرئيسية
تكلفة فائقة-فعالية وخفيفة الوزن:
يؤدي استخدام الموصلات المصنوعة من الألومنيوم إلى تقليل وزن الكابل وتكاليف الشراء بشكل كبير مقارنةً بالنحاس، مما يجعله الخيار الأمثل -لمشروعات البنية التحتية واسعة النطاق-الملائمة للميزانية دون المساس بالأداء.
أداء حراري وعازل استثنائي:
يوفر العزل XLPE مقاومة حرارية متميزة، مما يسمح بدرجة حرارة تشغيل مستمرة تصل إلى 90 درجة. وباعتباره كبل عزل منخفض عالي الكفاءة، فإن تصميمه يقلل من فقدان العزل الكهربائي ويعزز كفاءة نقل الطاقة.
حماية ميكانيكية قوية:
يتوفر هذا الكابل بدرع الأسلاك الفولاذية (SWA) أو درع الشريط الفولاذي (STA)، ويوفر مقاومة فائقة للسحق والتوتر وهجمات القوارض. هذه المتانة تجعلها مناسبة للدفن المباشر والتوجيه المعقد في البيئات القاسية.
التخصيص المرن:
بالإضافة إلى التكوين الأساسي رباعي PVC القياسي، فإننا ندعم التخصيص الشامل، بما في ذلك-المقاطع العرضية التي تتراوح من 1.5 مم² إلى 630 مم² ومجموعات أساسية متنوعة (على سبيل المثال، 3+1، 3+2) لتلبية متطلبات التحميل المحددة.
التطبيقات
تُستخدم كابلات YJLV على نطاق واسع في التركيبات الثابتة في البيئات الداخلية، والأنفاق، وخنادق الكابلات، والأنابيب، بالإضافة إلى الدفن المباشر الخارجي في التربة الرخوة.
- شبكات الطاقة الحضرية:مثالي لخطوط النقل والتوزيع الرئيسية، حيث تعمل طبيعته خفيفة الوزن على تبسيط عملية التركيب العلوية.
- الصناعة والتعدين:مثالية لأنظمة توزيع الطاقة في المصانع الكبيرة. تضمن خصائص كابل العزل المنخفض التشغيل المستقر حتى في البيئات الكهرومغناطيسية المعقدة.
- الطاقة المتجددة:تستخدم على نطاق واسع في محطات الطاقة الكهروضوئية وطاقة الرياح لدوائر التجميع ونقل الطاقة.
- مشاريع البنية التحتية:يتم نشرها على نطاق واسع في السكك الحديدية والجسور ومواقع البناء لشبكات إمداد الطاقة المؤقتة أو الدائمة، حيث يتطابق التصميم القياسي ذو النواة الأربعة PVC بشكل مثالي مع متطلبات الطاقة ثلاثية الطور- للمعدات الصناعية.
